تنوع الصمامات معقد. باعتبارها واحدة منالصمامات، ما هي مزايا وعيوببوابة الصمامات؟ ما هم المتفوقون منبوابة الصماماتمقارنة مع الآخرينالصمامات؟ كيف تختار صمامات البوابة؟ في هذه المقالة ، سوف نقدم لك مزايا وعيوب صمام البوابة مقارنة بالآخرينالصماماتومقدمة اختيار صمام البوابة شائعة الاستخدام.
1. مقدمة أساسية لصمامات البوابة
صمام البوابة هو صمام يتحرك على طول الاتجاه المستقيم للخط المركزي لمسار تدفق جسم الصمام ويحقق الغرض من الفتح والإغلاق. يستخدم بشكل أساسي للحجب ويستخدم على نطاق واسع.
2. مزايا وعيوب صمامات البوابة بالمقارنة مع الصمامات الأخرى
مقارنة معفحص الصمامات، صمام البوابة لديه مقاومة تدفق صغيرة ، قوة فتح وإغلاق صغيرة ، مقياس هيكلي صغير وختم موثوق. ومع ذلك ، من السهل تكوين تجويف صمام مغلق عندما يكون صمام البوابة مغلقًا ، لذلك فهو غير مناسب للوسط المتأثر بدرجة الحرارة المحيطة لتعزيز التحويل إلى غاز ثانوي. لا ينبغي استخدام صمام البوابة لتنظيم التدفق ، ويمكن استخدام صمام الفحص للتكييف الخشن على المدى القصير.
مقارنة معصمامات كروية، مقاومة التدفقبوابة الصماماتأكبر ولا يمكن أن تكون مصنوعة من القماش ، وهي غير مناسبة لتمرير الكرة ، وسرعة الفتح البطيئة. ومع ذلك ، تتميز صمامات البوابة بأوزان خفيفة ، وقوة فتح وإغلاق صغيرة ، وختم موثوق به ، وتشغيل وحماية مريحة ، وأسعار منخفضة ومعالجة بسيطة.
مقارنة معصمامات فراشة، مقاومة تدفق صمام البوابة صغيرة. إنها تمتلك قوة فتح وإغلاق صغيرة وختم موثوق به ومتطلبات معالجة منخفضة. سرعة الفتح بطيئة. الوزن خفيف. وحجرة الصمام بسيطة لتجميع الغاز السائل.بوابة الصماماترخيصة ، لكنها أغلى من صمامات الفراشة محكمة الإغلاق اللينة.
1. مقدمة أساسية لصمامات البوابة
صمام البوابة هو صمام يتحرك على طول الاتجاه المستقيم للخط المركزي لمسار تدفق جسم الصمام ويحقق الغرض من الفتح والإغلاق. يستخدم بشكل أساسي للحجب ويستخدم على نطاق واسع.
2. مزايا وعيوب صمامات البوابة بالمقارنة مع الصمامات الأخرى
مقارنة معفحص الصمامات، صمام البوابة لديه مقاومة تدفق صغيرة ، قوة فتح وإغلاق صغيرة ، مقياس هيكلي صغير وختم موثوق. ومع ذلك ، من السهل تكوين تجويف صمام مغلق عندما يكون صمام البوابة مغلقًا ، لذلك فهو غير مناسب للوسط المتأثر بدرجة الحرارة المحيطة لتعزيز التحويل إلى غاز ثانوي. لا ينبغي استخدام صمام البوابة لتنظيم التدفق ، ويمكن استخدام صمام الفحص للتكييف الخشن على المدى القصير.
مقارنة معصمامات كروية، مقاومة التدفقبوابة الصماماتأكبر ولا يمكن أن تكون مصنوعة من القماش ، وهي غير مناسبة لتمرير الكرة ، وسرعة الفتح البطيئة. ومع ذلك ، تتميز صمامات البوابة بأوزان خفيفة ، وقوة فتح وإغلاق صغيرة ، وختم موثوق به ، وتشغيل وحماية مريحة ، وأسعار منخفضة ومعالجة بسيطة.
مقارنة معصمامات فراشة، مقاومة تدفق صمام البوابة صغيرة. إنها تمتلك قوة فتح وإغلاق صغيرة وختم موثوق به ومتطلبات معالجة منخفضة. سرعة الفتح بطيئة. الوزن خفيف. وحجرة الصمام بسيطة لتجميع الغاز السائل.بوابة الصماماترخيصة ، لكنها أغلى من صمامات الفراشة محكمة الإغلاق اللينة.
3. وصف عام لاختيار صمام البوابة
(1) الاختيار الأول للصمامات لحجب خطوط الأنابيب
(2) إنه غير مناسب للوسط اللزج ، والوسط الذي يحتوي على جسيمات صلبة ، والوسيط الذي قد يتغويز ويضغط في بيئة متوسطة درجة الحرارة المنخفضة.
(3) غير مناسب لبيئة تمرير الكرة (باستثناء صمامات البوابة ذات التجويف الكامل).
(4) غير مناسب للنسيج.
(5) سيكون هناك وسط متبقي في حجرة الصمام ، لذلك فهو شديد السمية ويحتاج الوسط شديد التآكل إلى التنفيس والتصريف.
(6) غالبًا ما تستخدم صمامات البوابة الناعمة لإغلاق أنظمة المياه.
4. اختيار نموذج لصمامات البوابة المشتركة
(1) صمامات بوابة مانعة للتسرب بساق مرتفع صاعد (Z41X / RRHX)
(2) صمامات بوابة مانعة للتسرب بساق غير صاعدة (Z45X / RVHX)
(3) صمامات بوابة من الصلب المصبوب (Z41H)
(4) صمامات بوابة السكين (PZ73H ، PZ73X)
(5) صمامات بوابة مسطحة
ارتفاع صمامات بوابة الختم الناعم (Z41X / RRHX): يُعرف أيضًا باسم صمام بوابة ختم المقعد المرن ذو الساق المرتفعة. البوابة مصنوعة من الحديد الزهر أو حديد الدكتايل مع بطانة مطاطية. درجة الحرارة المناسبة أقل من 80 درجة. تتميز بأداء إحكام جيد وليست صدئة. يتم استخدامه بشكل أساسي في نظام المياه بدون حد ارتفاع الجهاز: أنبوب النار ، وإمدادات المياه المشتركة وخط أنابيب الصرف ، وبيئة البناء ودرجات الحرارة العادية الأخرى ووسط ماء الضغط العادي.
صمامات بوابة الختم الناعم غير الصاعدة (Z45X / RVHX): مزايا وعيوب الأداء الرئيسية هي نفس صمام بوابة الختم الناعم للساق المرتفع ، ولكن في اختيار الجذع غير الصاعد ، ليست هناك حاجة لمتطلبات ارتفاع الجهاز. يتم استخدامه لاستبدال صمام بوابة الختم الناعم للساق المرتفع. ميزة صمام بوابة الجذع غير الصاعد هي أن خيط الجذع لا يتم تزييته بسهولة ، لذلك لا يزال صمام بوابة الختم الناعم للساق المرتفع هو المنتج الرئيسي.

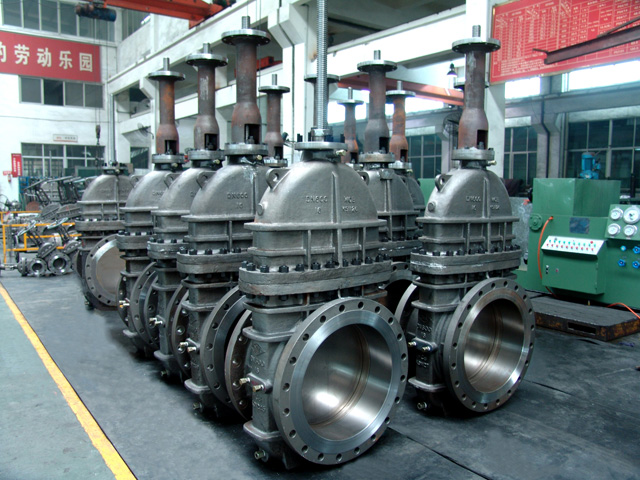

صمامات البوابة المصنوعة من الصلب المصبوب (Z41H): تتميز بمقاومة درجات الحرارة العالية والضغط العالي ، ويفضل الصمامات الكيميائية والبترولية وغيرها من الأنابيب الصناعية. يستخدم صمام البوابة الفولاذي المصبوب ذو القطر الكبير على نطاق واسع ، ويستخدم صمام البوابة الفولاذي المصبوب بشكل عام (صمام بوابة فولاذي مصبوب عادي مع مشغل كهربائي).
صمامات بوابة السكين (PZ73H ، PZ73X): يوجد نوعان من السدادات الناعمة والأختام الصلبة. البوابة على شكل حافة السكين ، وهي مناسبة بشكل خاص لحجب الوسائط اللزجة. بشكل عام ، تكون الوسائط هي اللب ، ولب الخشب ، ومسحوق خام الذهب ، والمخلفات ، والألياف ، والغبار ، ومياه الصرف الصحي المعالجة الكيميائية ، وخزان الترسيب ، والخام ، والخبث ، والطين ، والأسفلت ، ومخرج الصوامع ، والفواكه ، والحبوب ، وطين الأسمنت ، ومياه الصرف الصحي للمسلخ ، إلخ.
صمامات البوابة المسطحة: الجزء أو البوابة عبارة عن صمام منزلق ببوابة متوازية. إنها مناسبة بشكل أساسي لنقل وقطع الوسيط على خط أنابيب النفط وخطوط أنابيب الغاز الطبيعي وشبكة خطوط أنابيب الغاز في المناطق الحضرية. يرتبط صمام البوابة المسطح بالمناسبات ذات المتطلبات العالية لظروف العمل ، وبالتالي فإن الهيكل معقد نسبيًا. وفقًا لظروف العمل المختلفة ، سيكون هناك هياكل مختلفة.
